垃圾桶廠家直銷熱線：4000-280-180
1.垃圾桶靜電噴粉工藝-粉末涂料的選擇
粉末涂料分為熱塑性和熱固性兩大類�？紤]到熱塑性粉末涂料的光澤和流平性較差，機械強度不夠理想，以及與金屬基底的附著力較差等因素，決定選用熱固性粉末涂料。熱固性粉末涂料具有熔融粘度低，流平性好，涂層堅韌而牢固，因而適用于要求較高的防腐性和裝飾產(chǎn)品的涂裝�？紤]到垃圾桶一般都是在露天環(huán)境下使用，因此選用聚酯／TC．IC粉末涂料。這種粉末涂料特別適用于室外使用的產(chǎn)品涂裝，其耐候性優(yōu)良，抗陽光曝曬，涂層光亮豐滿，色彩鮮艷，具有很高的裝飾性能。同時，聚酯／TC．IC粉末涂料還具有優(yōu)良的耐熱性、耐腐蝕性和機械性能。

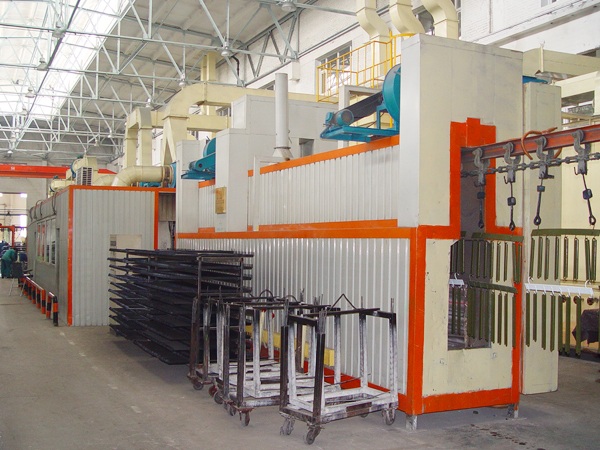

垃圾桶靜電噴涂工作示意圖
2.垃圾桶靜電噴粉工藝-工藝流程
除油一水洗一除銹一水洗一中和一水洗一表面調(diào)整一磷化一水洗一烘干一除塵一上工裝一靜電噴粉一粉末固化一卸工裝一檢驗一表面噴字
3.垃圾桶靜電噴粉工藝-主要工序
3．1磷化處理工件表面經(jīng)除油、除銹及清除其他污垢后，使工件表面成為清潔干凈的表面，為了進(jìn)一步提高工件表面與涂層的附著力及防銹能力，還必須對工件表面進(jìn)行磷化處理。工件經(jīng)磷化處理后，在其表面形成一層閃爍有光、均勻細(xì)致、灰色、多孔和附著力強的磷化膜。對磷化膜的質(zhì)量須嚴(yán)格控制，應(yīng)對磷化膜的外觀、膜層厚度及耐蝕性進(jìn)行檢測。
3．2上工裝由于垃圾桶形狀特別，故無法利用原有工裝進(jìn)行靜電噴粉。為了保證垃圾桶表面涂層質(zhì)量，我們設(shè)計制作了專用工裝，在靜電噴粉前將其安裝在垃圾桶上，以保證噴粉工藝的順利進(jìn)行。
3．3靜電噴粉先對工件內(nèi)表面進(jìn)行噴涂，然后再噴涂工件外表面�；竟に噮�(shù)為：靜電電壓70kV，噴粉量 150g／min，膜厚90左右，噴涂距離150—250／nli,i，供粉氣壓0．4～0．5MPa。
3．4粉末固化采用電加熱輻射方式固化工件。
由于垃圾桶熱容量較大，因此，固化溫度設(shè)定為190，固化時問為 30rain2．4注意事項首先，在決定采用靜電噴粉工藝時，選擇粉末涂料的類型尤為重要。其次，需要設(shè)計和制作臺理的工裝，在工裝設(shè)計時，要考慮到三方面的問題：一是利用該工裝，能確保噴粉質(zhì)量，保證噴粉工藝順利進(jìn)行；二是工裝結(jié)構(gòu)簡單，制作方便，裝卸便利；三是工裝與工件連接處，在噴粉完畢卸下工裝后，盡量不樸粉或少補粉；最后一點須注意的問題是，固化溫度和固化時間應(yīng)進(jìn)行一定的工藝試驗，以確定最佳的工藝參數(shù)。
